Werkzeuge für die TGA-Planung.
Praxiserprobte Werkzeuge aus echten Projekten, auf Grundlage der HOAI und eigener Forschung.
Was die Werkzeuge beantworten
Jedes Werkzeug beantwortet eine Frage aus dem Planungsalltag. Unter der Frage steht, worauf die Antwort beruht, damit einzuschätzen ist, wie weit sie trägt.
Welche Kosten und welche Bauzeit sind für die TGA realistisch, und in welcher Honorarzone liegt jede Anlage?

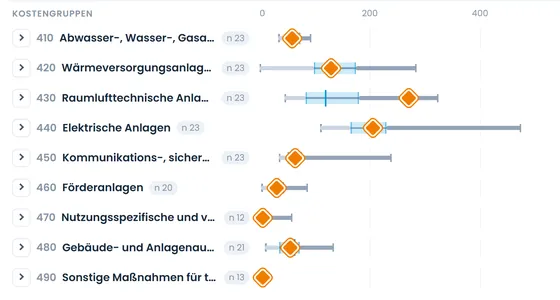

Planungsgrundlage und Kosteneinschätzung TGA. Kosteneinschätzung bis zur dritten Ebene der DIN 276 und Bauzeit gegen 153 abgerechnete Referenzgebäude, Honorarzonen nach Objektliste Anlage 15.2 HOAI, Export als Excel
Wer macht was in der TGA-Planung?

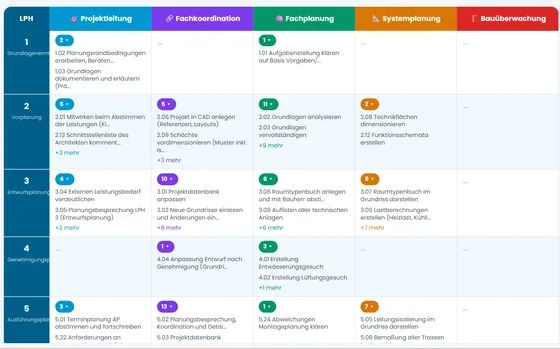

Rollenklärung. 150 Aufgaben über 9 Leistungsphasen und 5 Rollen, nach HOAI Anlage 15
Welche Grundleistung schuldet welches Leistungsbild in welcher Leistungsphase?

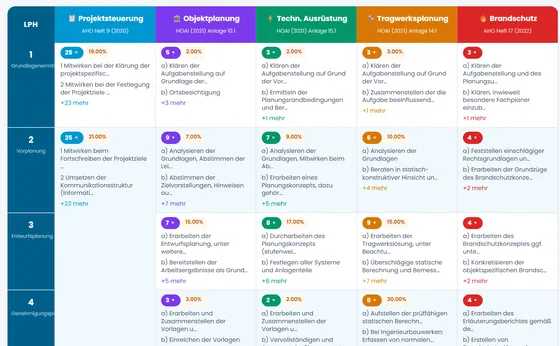

Leistungsbilder im Hochbau. 355 Grundleistungen über 5 Leistungsbilder und 8 Leistungsphasen, HOAI 2021 mit AHO Heft 9 und 17
Wer muss in welcher Entwurfsstufe was an die TGA-Planung liefern?

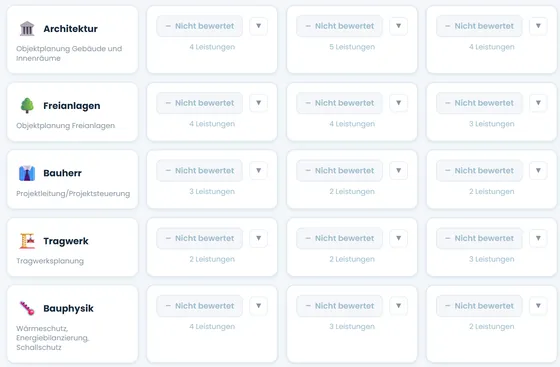

Entwurfs-Integrations-Matrix. Sieben Planungsbeteiligte über drei Entwurfsstufen, mit Ampelbewertung je Zelle
Wie wird die Inbetriebnahme der TGA schon in der Entwurfsplanung vorbereitet?

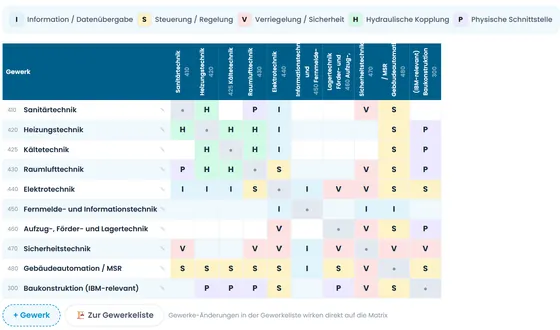

Inbetriebnahmemanagement. Sieben Blöcke von der Gewerkeliste bis zum IBM-Konzept, nach VDI 6039
Wie wird eine Änderung im Ingenieurvertrag sauber begehrt, vereinbart und honoriert?
Änderungsvereinbarung. Änderungsbegehren als E-Mail, Vereinbarung in sieben Teilen als Word-Datei, Änderungshonorar nach § 10 HOAI mit Honorartafel, Wegwerfplanung und 57 Teilleistungen nach Siemon
Was steht wörtlich in der HOAI?
HOAI Volltext. Alle Paragrafen und 15 Anlagen der HOAI 2021 im Wortlaut, mit Suche nach Paragraf, Anlage und Stichwort
Welches Honorar ergibt die HOAI für jede Anlagengruppe, jede Honorarzone und jede Leistungsphase?
HOAI-Schnellrechner TGA. Alle Anlagengruppen und Anlagenarten der Objektliste auf einmal: nur die anrechenbaren Kosten eintragen, Grundhonorar in allen drei Honorarzonen zu Basis, Mitte und Oben, Honorar je Leistungsphase, Wortlaut der Anlage 15.2 an jeder Zone, Übernahme aus der Kosteneinschätzung, Excel
Was muss bis zum nächsten Zyklus vorliegen, je Kostengruppe und Etappe, und wer liefert zu?
Etappenplan der TGA-Planung. Fünf Etappen von der Zielfindung bis zur Montagereife in Zyklen von zwei Wochen, Raster Kostengruppe × Zyklus mit Planung der Planung und Etappenziel, Vorleistungen mit Kennung und Stand, Stunden je Rolle aus dem Honorar der Etappe, Liste offener Punkte der Montagereife, Prüfkriterien und Retrospektive je Etappe, Terminkarte je Runde, Excel im Format für Microsoft Planner
Wie schützt das Leistungsverzeichnis die eigene Planung vor verdeckten Änderungen in der Montageplanung?
LV-Vorlagen Montageplanung. Technische Vorbemerkungen und Positionen für HLS, Elektro und GA, auch kombiniert: Prüfung der Ausführungsplanung durch die Firma, gesammelte Bedenkenanzeige nach VOB/B, Befestigungsplanung, Werk- und Montageplanung, Freigabe mit Prüfvermerken. Platzhalter, Modulwahl mit Pflichtmodulen, Ausgabe als Word, Excel und GAEB
Welches Schreiben, welches Protokoll und welche Liste braucht die Bauüberwachung bei dieser Grundleistung, und wer unterschreibt?
KI-Vorlagen Bauüberwachung. Schreiben an die Firma, Entwürfe für die Bauherrschaft, Protokolle, Listen und Checklisten nach den Grundleistungen der Lph 8: Überwachung, Mängel, Abhilfe und Verzug, Termine, Aufmaß und Rechnung, fachtechnische Abnahme und Abnahmeempfehlung, Revisionsunterlagen, Übergabe. Jede Vorlage mit Absender, Kriterien und Platzhaltern, Ausgabe als Word, PDF, Text oder als fertiger Auftrag für Copilot, ChatGPT oder Claude, dazu die ganze Bibliothek als Wissensdatei
Woran erkennt man ein Schema, einen Grundriss oder ein Detail, mit dem die Entwurfsplanung wirklich vollständig ist?
Qualität TGA-Entwurf. Schemata, Grundrisse, Details, Listen und Berechnungen der Entwurfsplanung nach Kostengruppe 410 bis 480 und Darstellungsart. Jede Abbildung mit vier markierten Stärken, Prüffrage, tgaPULS-Kriterium und Praxishinweis aus dem Seminar
Was muss in einem fairen Ingenieurvertrag für die TGA-Planung stehen, und was fehlt im Entwurf, der vor mir liegt?
Ingenieurvertragsprüfer. Prüfpunkte nach dem Mustervertrag V3.0 und dem Kompendium: Vertragsgegenstand, Leistungsbild, Besondere Leistungen, Kostenplanung, Honorar, Termine, Änderungen, Beteiligte, BIM und Kaufmännisches, jeweils als Muss oder Soll, dazu Warnsignale und alle 67 Besonderen Leistungen der Technischen Ausrüstung nach AHO Heft 6 je Leistungsphase. Ausgabe als Prüfvermerk, Mail mit Änderungswünschen und Prüfauftrag für KI
Zu den meisten Werkzeugen gibt es eine Themenseite unter TGA-Planung. Dort steht, wie etwas funktioniert und warum; hier steht, womit man es ausrechnet oder nachschlägt.
In Arbeit: Rollensteckbrief-Generator, Honorarzone (in Kostenrahmen). Sie erscheinen hier, wenn sie fertig sind — nicht vorher.
Transfer ins Büro
Für Sie · Umsetzung im Büro
Das Handout zu jedem Modul steht ab dem Seminartag in Mein PULS. So haben Sie es zur Hand, wenn das nächste Projekt anläuft.
Für Ihr Büro · Sichtbare Veränderung
Eine Wiederholungsmessung in Mein PULS zeigt, ob sich im Büro etwas bewegt. Das Messergebnis hat keinen Einfluss auf ein Zertifikat.
- Vier Rollen, vier Ziele: warum im Bauprojekt gestritten wird
- Die Struktur des Auftraggebers: wer darf entscheiden?
- Generalfachplanung: der Begriff, der euren Mehrwert beschreibt
- Die fünf Rollen der TGA-Generalfachplanung
- Fachplanung: die Kernrolle und ihr Draht zum Nutzer
- Fachkoordination: die umstrittenste Rolle
- Systemplanung und Bauüberwachung als Unterstützungsrollen
- Rollenklarheit: erste Forschungsergebnisse
- Das perfekte TGA-Projekt: Ziele der Rollen bis Lph 3
- Ziele der Rollen in den Leistungsphasen 5 bis 9
- Rollen verteilen und beschreiben: Rollensteckbriefe
- Konkrete To-dos für die eigene Projektleitung
- Literaturempfehlungen
- Ausblick auf die nächsten Module
4. Die fünf Rollen der TGA-Generalfachplanung
Das Rollenmodell unterscheidet fünf Rollen im Projekt; die Büroleitung steht als übergeordnete Bürorolle daneben. Jede Rolle hat eine Bezugsrolle, also ein primäres Gegenüber im Projekt (Kap. 1, S. 16–17, Abbildung 3).
| Rolle | Verantwortung | Bezugsrolle |
|---|---|---|
| Projektleitung (PL) | Ingenieurvertrag und Honorar, Termine, Baukosten; Gesamtverantwortung | Bauherr |
| Fachkoordination (FK) | geometrisch integriertes, koordiniertes, mangelfreies TGA-Gebäudemodell; Schnittstellen | Objektplanung Gebäude und Freianlagen |
| Fachplanung (FP) | fachliche Qualität, Funktionalität und Auslegung des Gewerkes; Planung und Vergabe | Nutzer und Betreiber |
| Systemplanung (SP) | zeichnerische und geometrische Ausarbeitung bis zur geprüften, ausführbaren Montageplanung | Fachplanung |
| Bauüberwachung (BÜ) | mangelfreie Umsetzung auf Basis geprüfter Montageplanung; Qualität, Baukosten, Baufristen | ausführende Firma |
Das vollständige Handout erhalten Teilnehmende ab dem Seminartag in Mein PULS. Seminar Projektleitung ansehen →
